UTMⅢ(R)(H) - 旋轉扭矩傳感器
產品型號：UTMⅢ(R)(H)
產品品牌：UNIPLUS
產品簡介：
1轉輸出3600個脈沖(R)*
可測試角度和扭矩關系
*360～1080脈沖(H)
●測量范圍:0.05 ～ 500 N m
●光學式編碼器
最大可測量轉速5000 rpm(R)、25000 rpm(H)
UTMⅢ(R)(H) - 旋轉扭矩傳感器

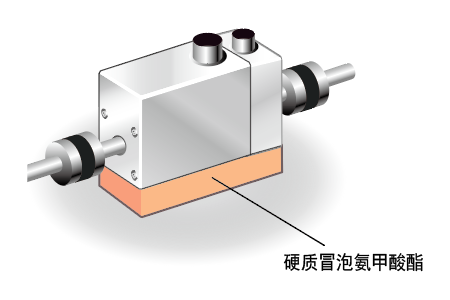

安裝方法
請固定主機，使之不會隨旋轉方向而轉動。
一、測量范圍?
覆蓋 ?0.05 Nm～10,000 Nm?，共17種規格，細分型號包括：
超小量程：0.05 Nm、0.1 Nm、0.2 Nm、0.5 Nm、1 Nm、2 Nm、5 Nm、10 Nm
中等量程：20 Nm、50 Nm、100 Nm、200 Nm、500 Nm
大量程：1,000 Nm、2,000 Nm、5,000 Nm、10,000 Nm?
。?精度與響應性?
非線性精度：?±0.03% FS?（滿量程）?；
模擬帶寬：?5 kHz?（采樣頻率20 kHz），響應速度為前代UTMⅡ的5倍?
。?轉速性能?
基礎版：?5,000 rpm?（旋轉編碼器選件，3,600 ppr）?；
高速選件：?25,000 rpm?（旋轉脈沖360～1,080 ppr），其中0.05～10 Nm規格可擴展至?40,000 rpm??
。支持轉速上限：
?機械特性?
允許過載：?500% FS??；
抗干擾能力：大幅降低徑向力、軸向力對扭矩精度的影響?
。
?二、功能配置?
?輸出方式?
扭矩值可選 ?±10V模擬輸出? 或 ?RS-485數字通信??；
支持轉速脈沖信號輸出（用于實時監測轉速）?。
?特殊功能?
?扭矩歸零?：通過外部信號輸入實現瞬時歸零?；
?高速編碼器選件?：脈沖分辨率360～1,080 ppr，適配10,000 Nm量程（2,880 ppr）?。
?供電與功耗?
電源：?DC 24 V??；
功耗：≤100 mA（UTMⅡ系列參考值）?。
?三、物理參數?
?尺寸設計?
0.05～2 Nm：54×50×40 mm（軸徑5～8 mm）；
5～10 Nm：57×55×40 mm（軸徑12 mm）?。
小型輕量化設計，典型外殼尺寸（以UTMⅡ?yàn)閰⒖迹?/p>
?安裝適應性?
可選鍵槽或聯軸器接口，減少軸心誤差對測量的干擾?。
